Иновативните функции, заложени в контролерите ERC211, ERC213, ERC214

Контролерите от серията ERC 21X са интелигентни и многофункционални контролери за управление на хладилни приложения.

Предлагат се три вида ERC 21X със захранване 230 V / 50/60 Hz.

ERC 211: с едно реле за хладилни и отоплителни инсталации
ERC 213: с три релета за хладилни инсталации
ERC 214: с четири релета за хладилни инсталации

Те са компактни, сигурни и рентабилни, защото в тях са заложени множество иновативни защитни и експлоатационни функции, които ще разгледаме в тази статия.

Защита от нестабилно захранващо напрежение

Тази функция осигурява защита от високо и ниско захранващо напрежение със задаване на граници. Като параметри се задават горно ниво, при превишаване на което компресорът спира и време на престой, след изтичане на което той стартира, ако напрежението е под зададеното горно ниво. Аналогична е работата и при падане на напрежението под зададеното долно ниво.

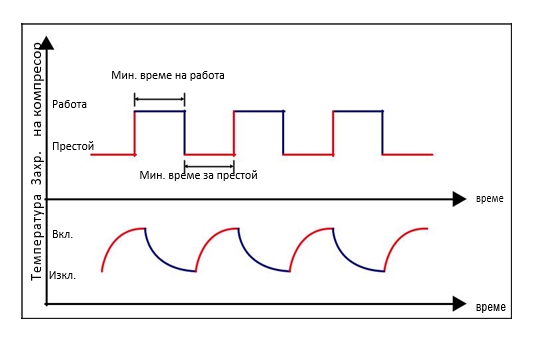

Защита на компресора от често стартиране

В менюто има параметри, регламентиращи минималното време за работа и за престой на компресора и те са приоритетни спрямо температурното задание. Това предпазва компресора от често включване, дори и от неправилна комутация на апаратурата.

Защита на компресора от висока температура на кондензация

При блокиране или замърсяване на кондензатора, температурата се повишава и компресорът е застрашен. За такива случаи има предвидени две нива на защита. Като параметри се задават две гранични температури - “Pre alarm limit” за първо ниво и “Block limit” за второ ниво, както и диферент.

При първото ниво на защита, когато температурата надвиши зададената гранична температура на дисплея се показва знак за аларма, но компресорът не спира. Ако причината (замърсяване, повреда, механична преграда и т.н.) се отстрани и температурата падне спрямо диферента, аварията отпада.

Ако обаче температурата продължава да се повишава и надмине втората зададена температура, компресорът ще спре и няма да продължи работа докато температурата не падне спрямо диферента и контролерът се рестартира.

Предварително зададени приложения

Във всеки от контролерите има няколко предварително конфигурирани приложения, използването на които облекчава работата на инсталатора при конфигуриране и гарантира надеждната работа на системата.

Когато потребителят избере някое от приложенията, контролерът зарежда съответните настройки и стойности на параметрите според конкретното приложение. Промяната на тези настройки е възможна по всяко време.

В допълнение на приложенията, всички контролери имат две стандартни приложения, едното с пълен лист от параметри (заводски настройки), а другото - със съкратен лист, които дават възможност на клиента да направи собствени настройки на параметрите.

Предварително зададени приложения за ERC 211

App 1 за приложения за охлаждане, без необходимост от обезскрежаване
App 2 за средно температурни приложения с обезскрежаване от околната температура и прекратяване по време
App 3 за средно температурни приложения с обезскрежаване от околната температура и прекратяване по температура на главния сензор
App 4 за отоплителни системи
App 5 за приложения с редуциран брой параметри

Предварително зададени приложения за ERC 213

App 1 за средно температурни приложения с обезскрежаване от околната температура и прекратяване по време
App 2 и 3 за средно и ниско температурни приложения с електрическо обезскрежаване и прекратяване по време
App 4 и 5 за средно и ниско температурни приложения с електрическо обезскрежаване и прекратяване по температура от сензор за обезскрежаване
App 6 за приложения с редуциран брой параметри

Предварително зададени приложения за ERC 214

App 1 за средно температурни приложения с обезскрежаване от околната температура и прекратяване по време
App 2 и 3 за средно и ниско температурни приложения с електрическо обезскрежаване и прекратяване по време
App 4 и 5 за средно и ниско температурни приложения с електрическо обезскрежаване и прекратяване по температура от сензор за обезскрежаване.
App 6 за приложения с редуциран брой параметри

Пулсираща функция при работа на вентилатора

Това е енергоспестяваща функция. При спрял компресор, контролерът ще включва вентилатора по предварително зададен цикъл, като по този начин ще уеднаквява температурата в помещението, ще следи за нейното изменение и ще увеличи времето за престой на компресора.

Обезскрежаване при необходимост

Това е избираема функция, при която температурата на изпарителя се записва и усреднява. Тази температура се сравнява с актуалната на изпарителя и ако разликата между тях надхвърли стойността на предварително зададен параметър ще започне обезскрежаване. Функцията може да се използва само в системи 1:1, обезскрежаването ще започне само ако времето от последното такова е повече от ¼ от заложения интервал или 2 часа (което от двете е по-малко). Тя не се активира в режим Pull down, нощен режим или ръчен режим на задействане на релетата или ако сензорът на изпарителя отчита температура по-висока от 0°C.

Функция PULL DOWN

Тази функция може да се използва след дълги интервали от време на неработеща хладилна инсталация или при необходимост от бързо охлаждане на продукцията. При тази функция заданието се изключва временно и инсталацията работи определен период от време, съгласно предварително зададен друг параметър. Има единствено ограничение по мин. температура. Когато температурата в помещението достигне тази ограничителна температура, контролерът спира компресора/ел. вентила и функцията PULL DOWN се прекратява. Функцията PULL DOWN се активира с натискане и задържане на горния ляв бутон „Назад“ за повече от 3 секунди или чрез цифров вход, ако е настроен за тази функция.

Самозаключване на дисплея

Ако пет минути бутоните на дисплея не се ползват и функцията е включена, дисплеят се самозаключва. Това предпазва от несъзнателна промяна на параметрите и настройките на контролера. Отблокирането става със задържане за 3сек. едновременно на бутоните Нагоре и Надолу.

Функция “Zero cross”

Тази функция е налична за всички релета на контролера и гарантира превключването/включването им при преминаване на синусоидата на напрежението през нулата. Това води до минимално искрене между контактите, увеличава с до 30% живота на релетата и намалява смущенията в електрическата система.

Температурни сензори

Контролерите работят с най-широко разпространените сензори - NTC5 K, NTC10 K, PTC1000 при 25°С и Pt1=Pt1000. Всички свързани сензори трябва да са от един вид.

Безплатен софтуер

Danfoss A/S предлагат безплатен софтуер за конфигуриране на параметрите, запаметяване на настройки от контролери и следене на работата в реално време.

http://refrigerationandairconditioning.danfoss.com/support-center/apps-and-software/koolprog/
