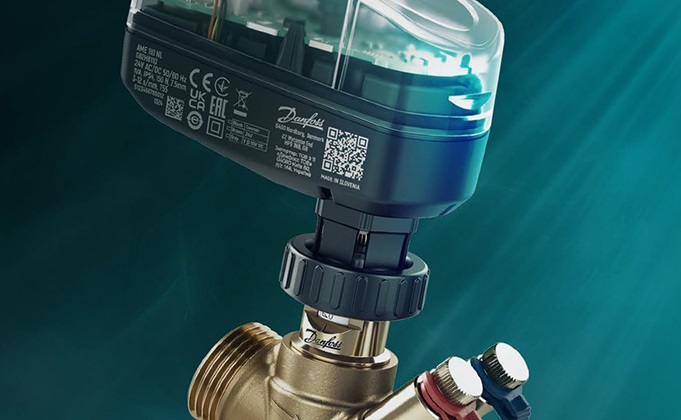

Един вентил, три различни системи: как управлението променя работата на AB-QM

← Част 2 | Част 3 от серията „От баланс към контрол в ОВК системи“

В практиката на ОВК често се приема, че правилният избор на вентил е достатъчен, за да гарантира правилната работа на системата. В действителност това е само част от решението. Системата може да бъде правилно оразмерена, хидравлично балансирана и оборудвана с подходящи компоненти, но въпреки това да не работи ефективно в реални условия.

Причината обикновено не е в самия вентил, а в начина, по който той се управлява.

Pressure independent control valves като AB-QM решават един фундаментален проблем – влиянието на променливото налягане върху дебита. В системи с променлив дебит отварянето и затварянето на други консуматори води до непрекъснати промени в диференциалното налягане. Без компенсация това променя дебита през всеки отделен вентил и прави управлението непредвидимо.

AB-QM елиминира този ефект, като поддържа постояненно диференциалено налягане върху регулиращата част на вентила. В резултат всяка позиция на вентила съответства на точно определен дебит, независимо от условията в системата. Това означава, че вентилът работи с пълна автономност (authority) и осигурява стабилна основа за контрол.

Но тази стабилност сама по себе си не гарантира ефективност. Тя създава условия за правилна работа, но крайният резултат зависи от начина, по който тези условия се използват.

Именно тук управлението се превръща в ключов фактор.

Една система, три различни начина на работа

В практическите приложения на AB-QM ясно се вижда, че един и същ вентил може да бъде част от три различни типа системи. Хидравликата остава една и съща, но поведението на системата се променя съществено.

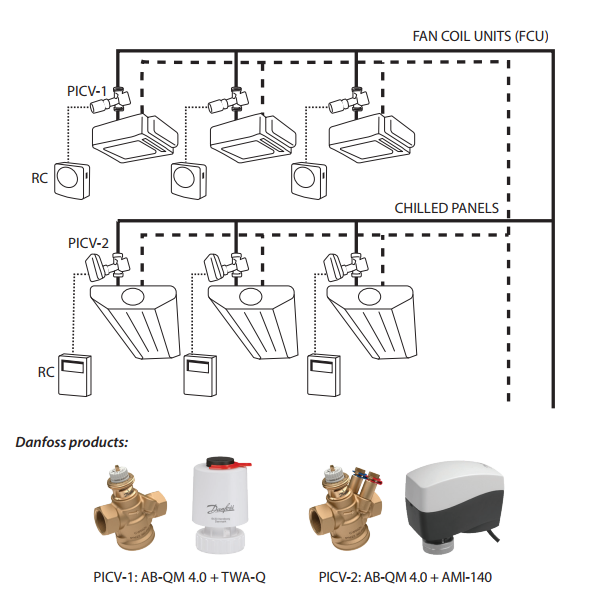

ON/OFF управление – стабилна хидравлика, но дискретно поведение

При ON/OFF управление вентилът работи само в крайни положения – напълно отворен или напълно затворен. Това е най-простият и често използван подход, особено при fan coil системи с термозадвижки.

В този режим AB-QM гарантира, че при отваряне консуматорът получава точно проектния дебит. Това елиминира преразхода и хидравличния дисбаланс – проблем, който е типичен при стандартни двупътни вентили.

Но поведението на системата остава дискретно и трудно за прецизно управление.

При частични товари, които са доминиращи в реалната експлоатация, системата редува състояния на пълно и нулево натоварване. Това води до:

• колебания в температурата
• неравномерен комфорт
• чести промени в дебита в мрежата
• нестабилен ΔT

От енергийна гледна точка това означава, че значителна част от времето системата работи извън оптималната си точка. Дебитът е правилен като стойност, но не и като поведение.

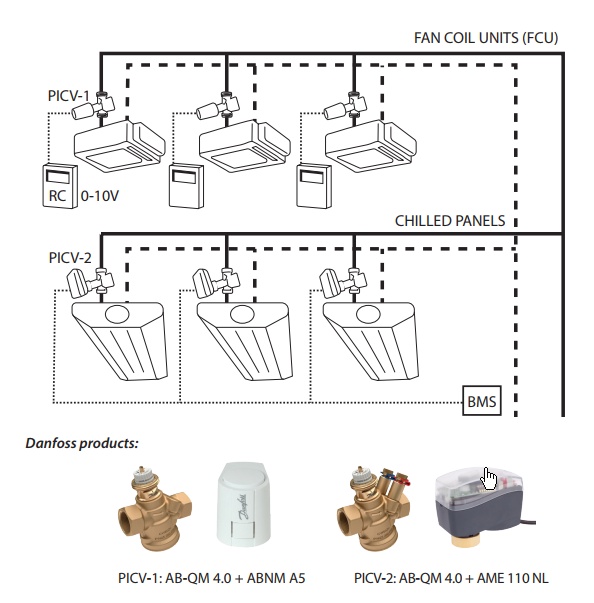

Модулиращо управление – контрол върху мощността

Когато същият вентил се използва с модулиращо управление (0–10V), системата преминава в напълно различен режим на работа.

Вентилът вече не е просто „отворен“ или „затворен“, а променя позицията си плавно в зависимост от нуждата. Това означава, че дебитът се адаптира към реалното натоварване, а не към гранични състояния.

Тук се появява ключовият ефект: дебитът намалява при частични товари

Това води до няколко важни последствия:

• увеличаване на температурния напор (ΔT)
• по-добра ефективност на топлоизточника
• намалена работа на помпите
• по-стабилна температура в помещенията

AB-QM играе решаваща роля, защото прави връзката между позиция и дебит предвидима и стабилна.

На практика това е режимът, в който системата започва да работи така, както е проектирана – не само като дебит, но и като енергийно поведение.

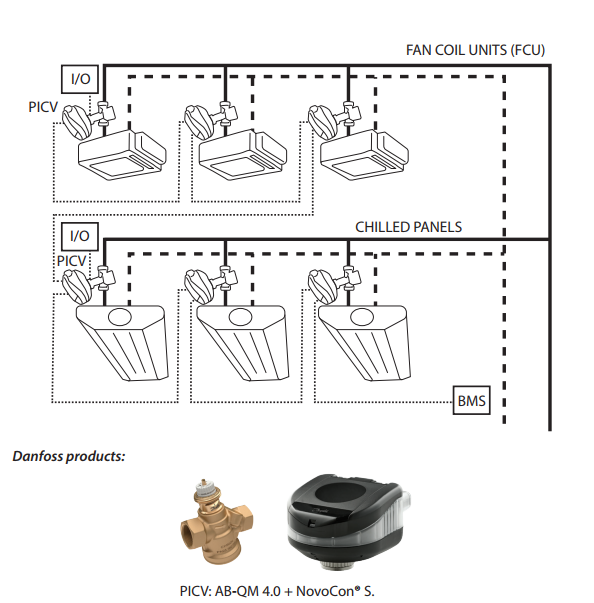

Интелигентно управление – системна оптимизация

Следващото ниво е интелигентното управление, при което вентилът става част от по-голяма система – BMS или интегрирана HVAC платформа.

Тук вече не се управлява само отделният консуматор, а цялата система:

• помпи с променливи обороти
• температурни режими
• натоварване на източника
• взаимодействие между зони

AB-QM осигурява стабилната база, а управлението я използва за реална оптимизация.

Типичните ефекти са:

• допълнително увеличаване на ΔT
• намаляване на излишния дебит
• по-нисък разход на енергия
• по-дълъг живот на системата

Системата вече не просто регулира, а се адаптира към реалните условия.

И в трите случая вентилът е един и същ, хидравликата е една и съща, функцията на AB-QM не се променя

И въпреки това резултатът е различен!

AB-QM определя какво е възможно, а управлението определя какво реално се случва.

В много реални проекти проблемите не са свързани с неправилен избор на вентил или с грешка в хидравликата, а с това, че управлението не използва потенциала на системата.

С един и същ AB-QM може да се постигне:

• стабилна, но неефективна система
• добре работеща система
• или оптимизирана, енергийно ефективна инсталация

Разликата е в начина на управление.

Тази разлика не е теоретична — тя се проявява ясно в реални системи и за да се види ясно ефектът от управлението, нека разгледаме два типични примера от реални инсталации – fan coil система и климатична (въздухообработваща) камера (AHU).

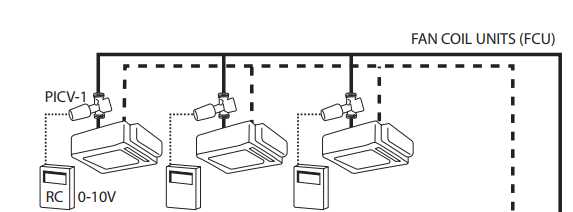

Пример 1: Fan coil система (офис сграда)

Локален контрол чрез PICV (AB-QM) – дебитът се определя от позицията на вентила, независимо от системното налягане.

ON/OFF управление - вентилът подава пълния дебит при всяко отваряне.

При частичен товар (~2 kW) системата продължава да подава ~0.9 m³/h.

В резултат имаме:

• излишен дебит
• ΔT под проектния (~2 K)
• циклична работа
• нестабилна температура

Модулиращо управление - дебитът следва натоварването.

При същия товар (~2 kW) дебитът пада до ~0.3–0.4 m³/h

В резултат имаме:

• ΔT близо до проектния (~5 K)
• плавна работа
• по-добър комфорт
• по-нисък разход на енергия

Интелигентно управление - управлението вече не разглежда всеки консуматор изолирано, а координира работата на всички тела, помпата и източника.

Множество FCU намаляват дебита едновременно

В резултат имаме:

• спад на общия дебит в системата
• намаляване на оборотите на помпата
• по-добра работа на чилъра
• стабилен ΔT (~5 K)

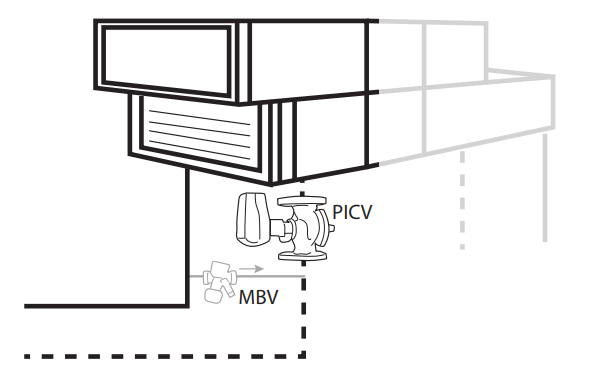

Пример 2: Въздухообработваща камера (AHU)

PICV (AB-QM) при AHU – същият принцип на контрол, приложен при по-големи мощности и дебити, където ΔT и ефективността на източника имат критично значение.

ON/OFF управление - топлообменникът на AHU получава пълен дебит при всяко включване.

При частичен товар (~40 kW) системата продължава да подава ~17 m³/h

В резултат имаме:

• бързо охлаждане/затопляне
• чести включвания
• ΔT под проектния (~2 K)
• неефективна работа на чилъра

При големи дебити този ефект е още по-изразен.

Модулиращо управление - дебитът се адаптира към нуждите на въздуха.

При същия товар (~40 kW) дебитът пада до ~6–7 m³/h

В резултат имаме:

• по-добър контрол на температурата
• ΔT близо до проектния (~5 K)
• по-нисък дебит през топлообменника
• по-ефективна работа на системата

Тук AB-QM осигурява стабилна характеристика на вентила и позволява прецизно управление.

Интелигентно управление (BMS) - управлението координира, дебита през топлообменника, въздушния дебит, температурата на подаване и работата на източника.

При същия товар (~40 kW) дебитът през топлообменника остава ~6–7 m³/h, но множество AHU и консуматори намаляват дебита едновременно

В резултат имаме:

• стабилен ΔT (~5 К)
• минимален необходим дебит в системата
• значително намаляване на енергията
• стабилна работа при всички режими

Системата вече не реагира на натоварването, а го управлява като цяло.

И в двата примера вентилът, хидравличната схема и функцията на AB-QM остават непроменени, но резултатът не е еднакъв. На практика не става въпрос за различни решения, а за различен начин на използване на едно и също решение.

Независимо дали говорим за малка fan coil система или за централна въздухообработваща камера, принципът остава един и същ – вентилът създава условията за контрол, а управлението определя крайния резултат и енергийната ефективност на системата.
